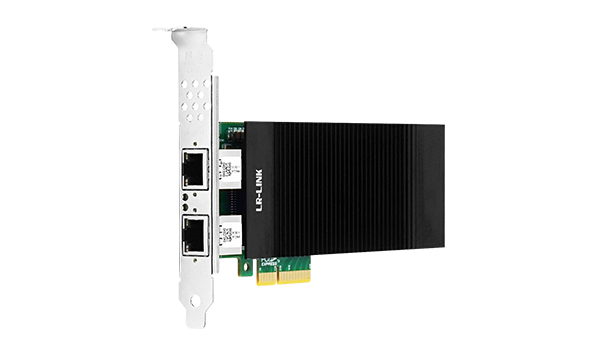

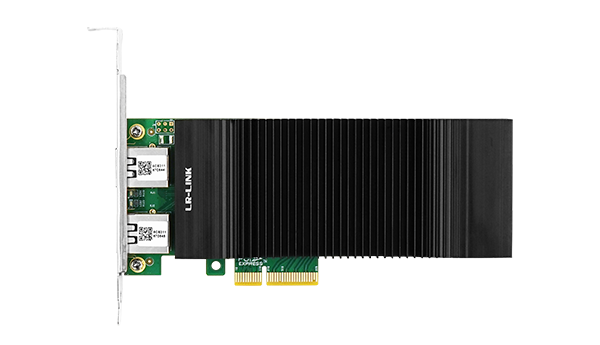

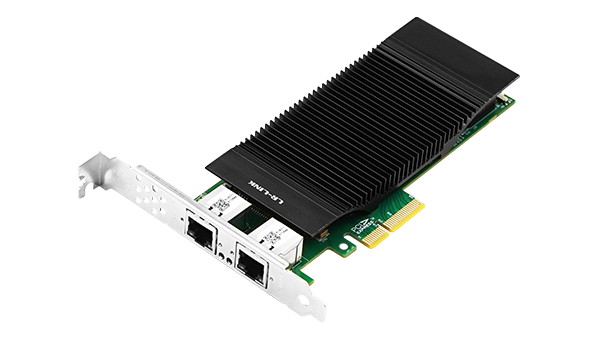

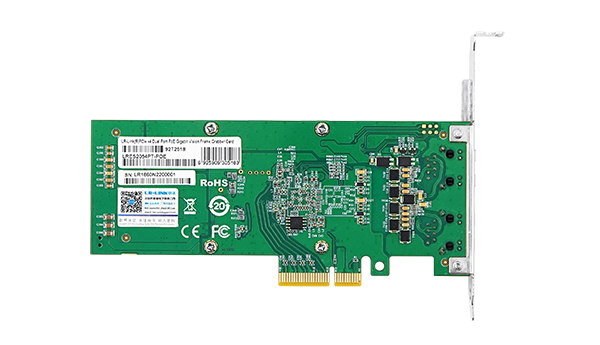

ملتقط إطارات PCIe x4 ثنائي المنفذ جيجابت فيجن POE+Gigabit Vision ثنائي المنفذ (قائم على WX1860)
LRES2054PT-POE هو جهاز التقاط إطارات إيثرنت جيجابت PoE+ ثنائي المنفذ يعمل بمعيار PCIe 2.0 x4، وقد تم تطويره وتصميمه بشكل مستقل من قبل شركة Linkreal Co., Ltd. استنادًا إلى شريحة WX1860. وهو متوافق مع قنوات PCIe x8 وx16. ويستخدم بشكل أساسي في معدات الفحص البصري الصناعية، وأجهزة عرض المشاهد المرئية، ومعدات نقل البيانات السريعة عبر شبكة إيثرنت المتنقلة. يحتوي جهاز التقاط الإطارات هذا على وحدة تحكم وصول الوسائط (MAC) Gigabit Ethernet مدمجة بالكامل، والتي تقدم أداءً متميزًا في مؤشرات مثل نقل البيانات وعرض النطاق الترددي للشبكة ومتوسط تأخير الإرسال ومعدل نقل الحزم الصغيرة الفعلي. يمكن توصيله بكاميرتين صناعيتين 1GigE لتشغيل مستقر، كما أنه يلبي متطلبات التثبيت لأجهزة الكمبيوتر الصناعية التقليدية.
يتميز جهاز التقاط الإطارات من LR-LINK بالتصميمات الفريدة التالية:
1. تعتمد بطاقة المحول تصميمًا بمسافة أوسع بين موصلات RJ45؛
2. تم تصميم الواجهة خصيصًا للوصول إلى الكابلات الصناعية، مما يضمن سرعة شبكة مستقرة وجودة إشارة قوية.

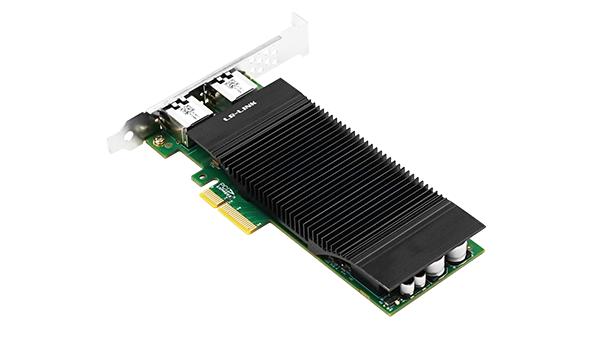

3. يمكن لمبدد الحرارة الأكبر حجمًا أن يحل بشكل فعال مشكلة تبديد الحرارة للمحول في بيئة ذات تبديد حرارة ضعيف، مما يضمن تشغيل المحول بشكل مستقر لفترة طويلة.
4. تم اختيار موصل RJ45 المطلي بالذهب السميك بعناية لضمان اتصال أكثر صلابة وموثوقية؛
5. يمكن لتصميم موصلين RJ45 توفير موارد فتحة PCIe الثمينة للوحة الأم بشكل أفضل.
Complete technical details for integration and deployment planning.
| نوع الكابل | CAT-5 |
|---|---|
| CAT-6 | 50M(1Gbps);100M(100Mbps); |
| CAT-6e | 50M(1Gbps);100M(100Mbps); |
| CAT-7 | 100 م (1 جيجابت في الثانية) |
| دعم البروتوكول | IEEE معيار 802.3af -2003 PoE 802.3af -2003IEEE معيار 802.3at -2009 PoE+802.3at -2009إيثرنت IEEE 802.3ab 1000BASE-T Gigabit Ethernet من IEEE 802.3ABالإيثرنت السريع IEEE 802.3u 100BASE-TX IEEE 802.3u 100BASE-TXIEEE 802.3zالشبكات المحلية الافتراضية IEEE 802.1Q VLANsIEEE 802.3xIEEE 1588IEEE 802.3az - إيثرنت موفر للطاقة (EEE) |
|---|---|
| PXE | نعم |
| DPDK | نعم |
| WoL | لا يوجد |
| iSCSI | لا يوجد |
| جامبو فرامes | نعم |
| IEEE 1588 | نعم |
| SR-IOV | نعم |
| UEFI | نعم |
| إطار جامبو (الحد الأقصى) | 9.5 كيلو بايت |
| ESD | ±8 كيلو فولت (الاتصال) , ±15 كيلو فولت (الهواء) |
| درجة حرارة التشغيل | 0 ℃ إلى 70 ℃ (32 ℉ إلى 158 ℉) |
| درجة حرارة التخزين | -40℃ إلى 70℃ (-40℉ إلى 158℉) |
| رطوبة التخزين | الحد الأقصى: 90% رطوبة نسبية بدون تكاثف عند 35 ℃ |
| التصديق | لجنة الاتصالات الفيدرالية، CE، RoHS |
| ثنائي الفينيل متعدد الكلور الحجم(الطول × العرض × الارتفاع) | 157.4 x 68.7 x 1.6 مم |
| حجم العبوة(الطول × العرض × الارتفاع) | 222 x 147 x 28 مم |
| الوزن (جم) | * |
| 100 ميجابت في الثانية | LINK |
| ACT | أخضر بلحبر + برتقالي Lالحبر |
| 1 جيجابت في الثانية | LINK |
| ACT | أخضر بلحبر + أخضر Lالحبر |
| ص / ن | الوصف |
| LRES2054PT-POE | ملتقط إطارات PCIe x4 ثنائي المنفذ Gigabit Vision POE+ (قائم على WX1860) |
