بطاقة PCIe X4 رباعية المنافذ PCIe X4 رباعية المنافذ PoE 5G Vision Frame G 5G

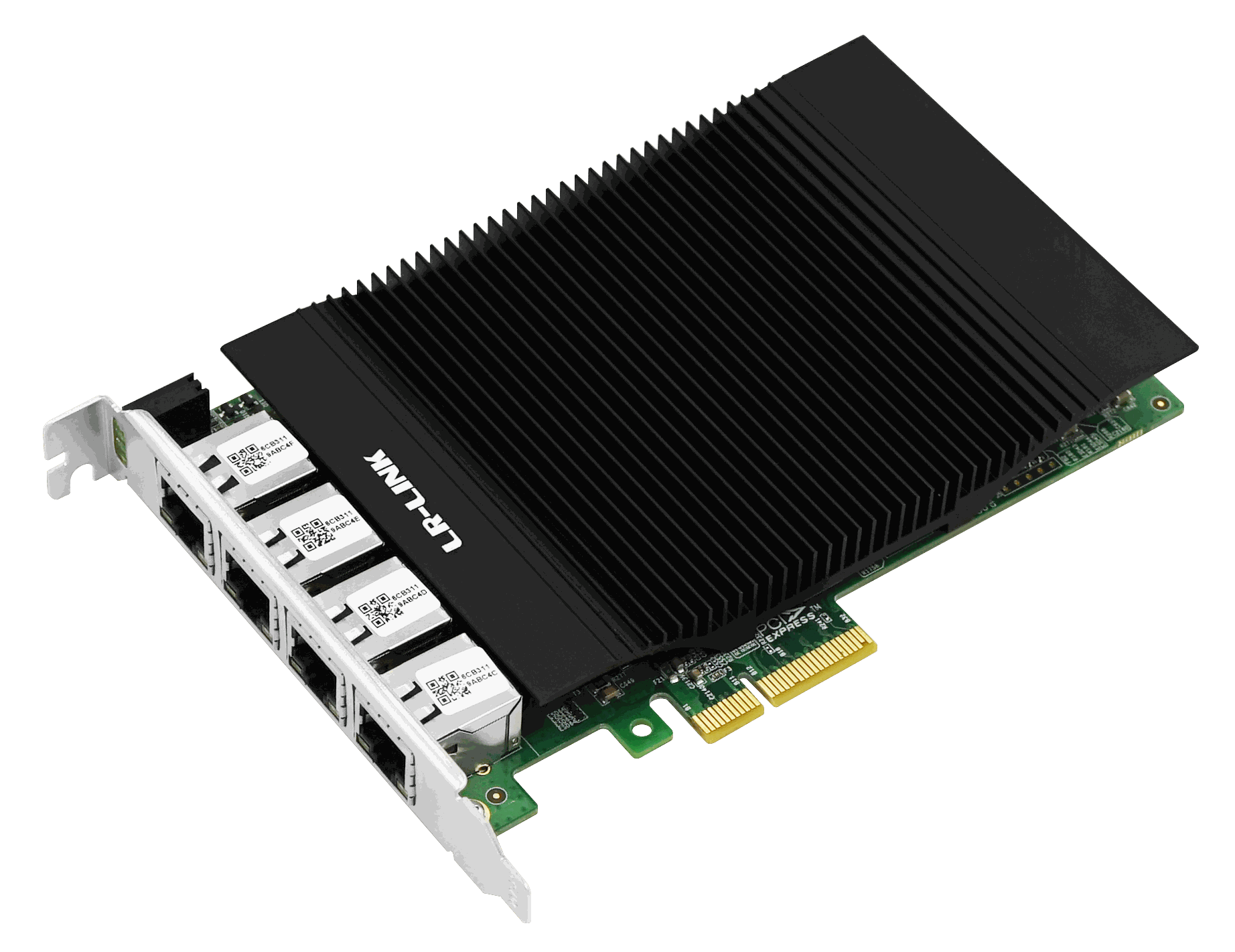

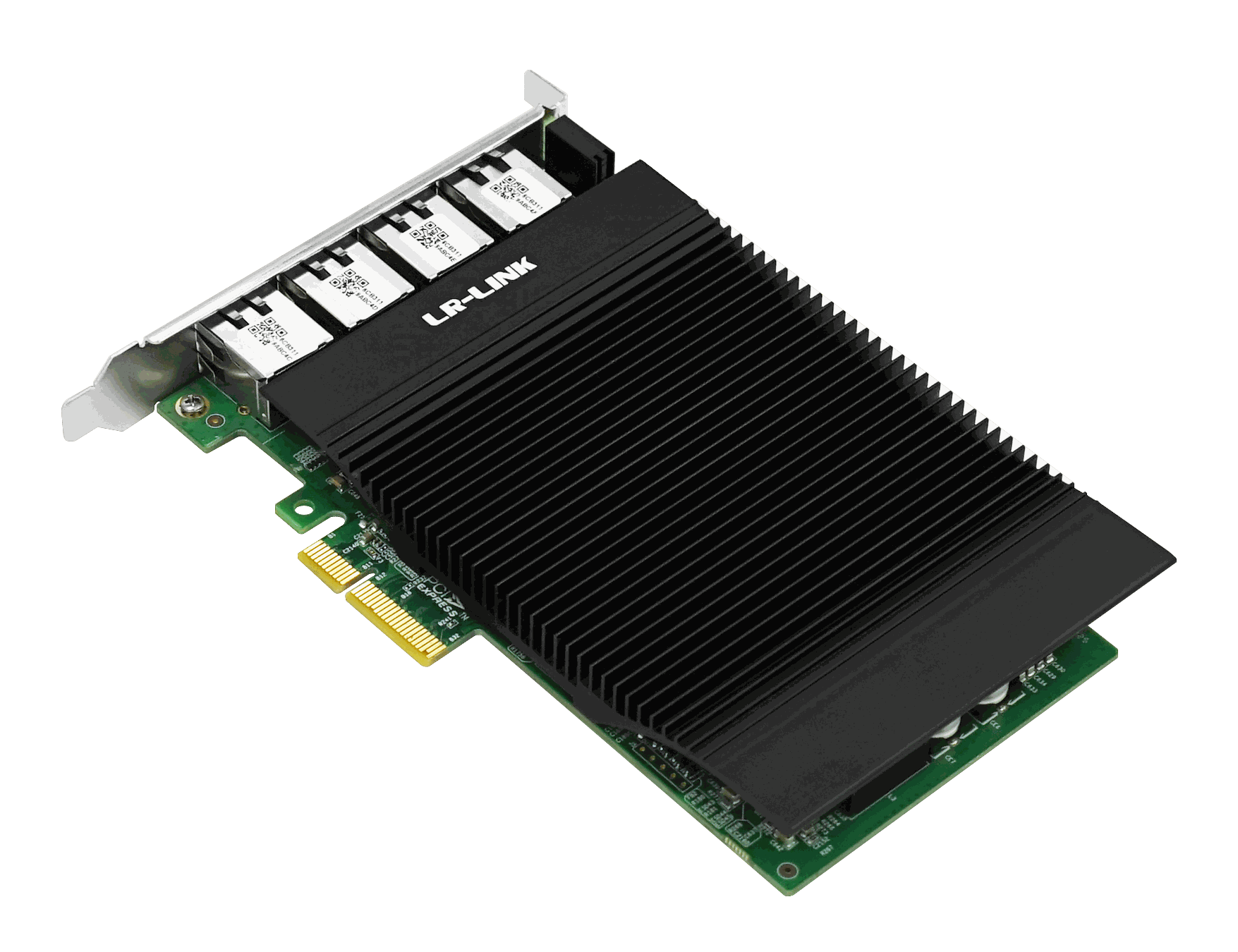

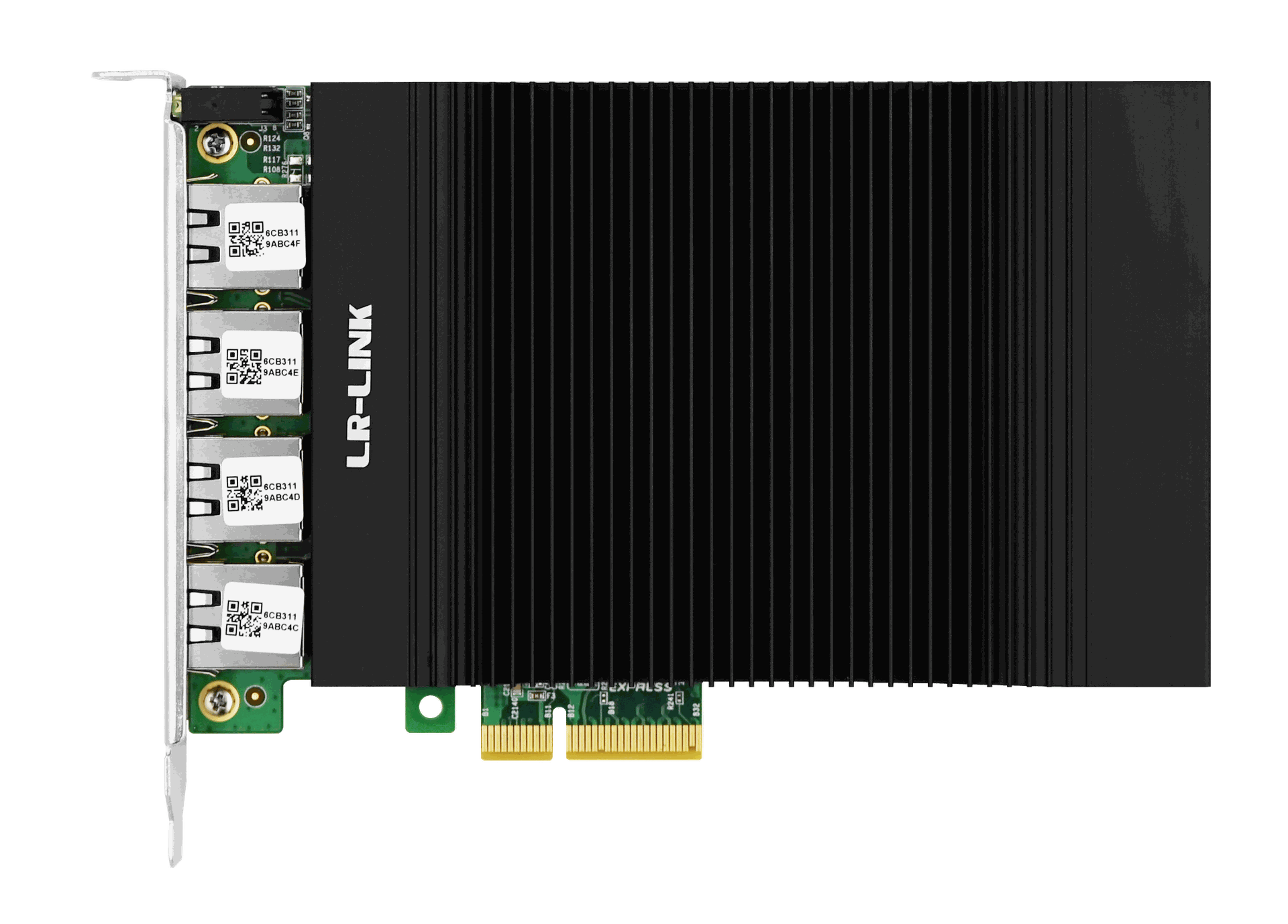

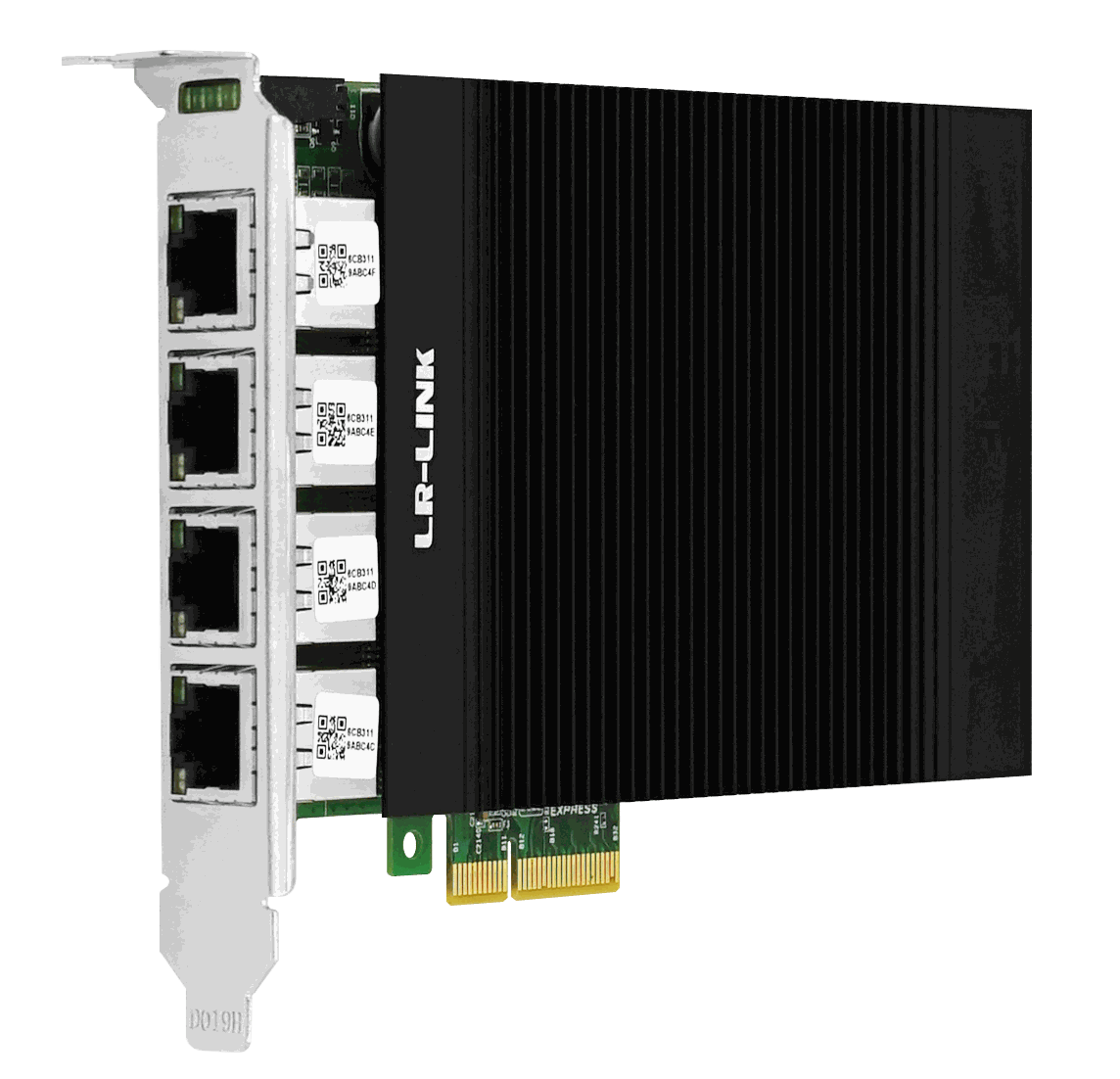

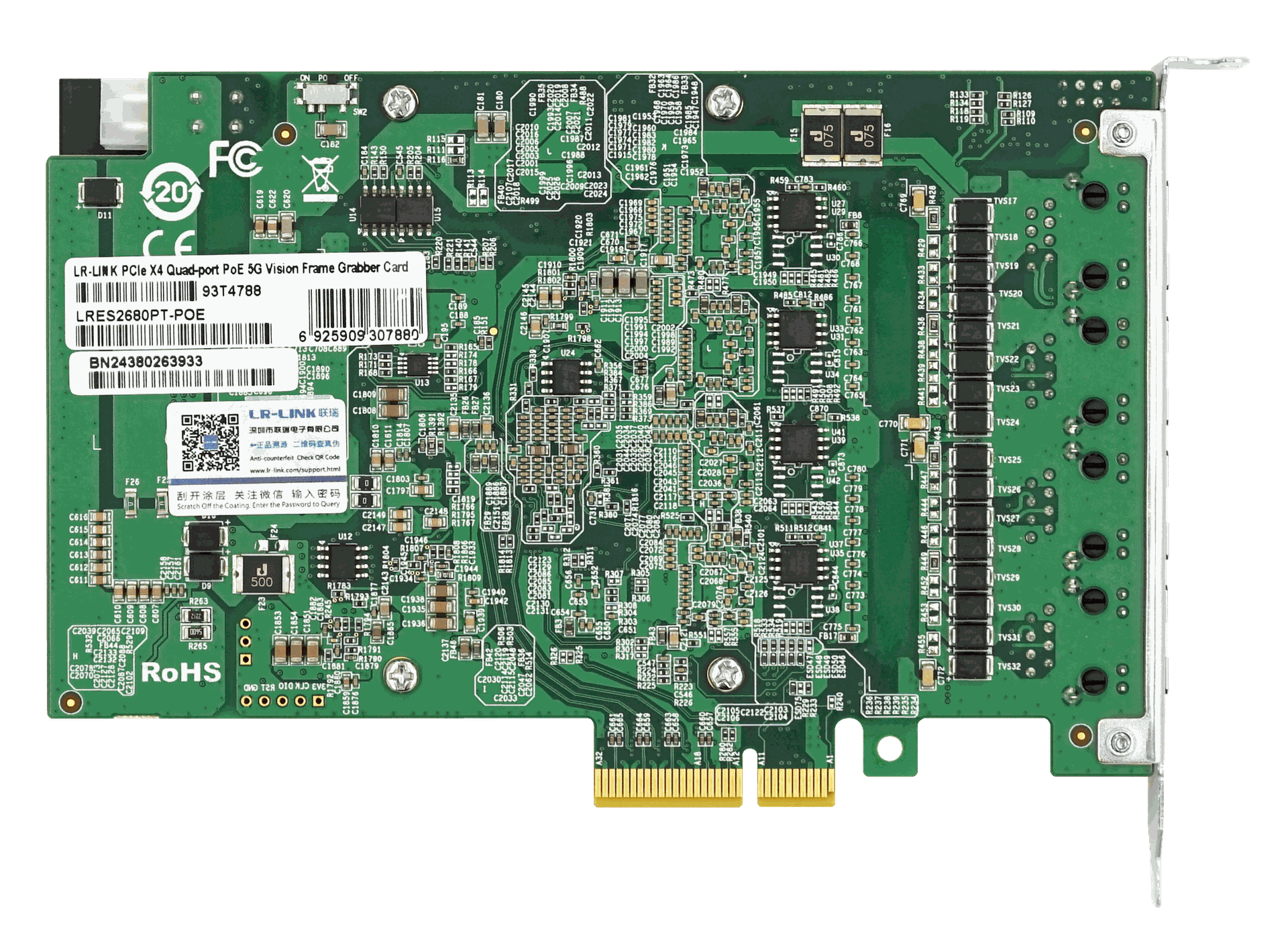

LRES2680PT-POE هي بطاقة التقاط صور عالية الأداء مزودة بأربعة منافذ PoE 5G، طورتها شركة Linkreal Co., Ltd.، وتستند إلى وحدة التحكم Realtek RTL8126. يدعم كل منفذ RJ45 معدل نقل بيانات يصل إلى 5 جيجابت في الثانية وإخراج PoE+ بقدرة 30 واط، مع إجمالي استهلاك طاقة يبلغ 90 واط.
تتوافق البطاقة مع معيار IEEE 802.3at PoE+ وتتميز بصمام إلكتروني قابل لإعادة الضبط لحماية موثوقة لـ PoE. يمكن التحكم في طاقة PoE عبر كل من المفاتيح المادية (الفيزيائية) والبرمجية، مما يوفر إدارة مرنة للطاقة وأمانًا محسّنًا. تسمح أدوات برامج PoE بمراقبة حالة المنفذ في الوقت الفعلي وتبسيط صيانة النظام.
تم تحسين البطاقة لتطبيقات التقاط الصور، وهي تدعم المعالجة المتوازية متعددة الطوابير، وتشكيل حركة المرور، ووظائف إدارة الشبكة المتقدمة، مما يجعلها مناسبة لأنظمة الرؤية الآلية، والمراقبة الذكية، والأتمتة الصناعية، ومراقبة حركة المرور التي تتطلب نطاقًا تردديًا عاليًا وأداءً شبكيًا مستقرًا.
Complete technical details for integration and deployment planning.
المواصفات
المراقب المالي | Realtek RTL8126 |
موصل المضيف | PCIe3.0 x4 |
معدل البيانات | 100 ميجابت في الثانية/1 جيجابت في الثانية/2.5 جيجابت في الثانية/5 جيجابت في الثانية |
عدد المنافذ | 4 |
الموصل | RJ45 |
دعم البروتوكول | IEEE 802.3، IEEE 802.3u,IEEE 802.3bz IEEE 802.3bzIEEE 802.3ab,IEEE 802.3x,IEEE 802.3at |
دعم نظام التشغيل | ويندوز لينكس |
متطلبات الكابلات | CAT6 أو CAT6A أو CAT7، حتى 100 متر |
دعم الوظائف | PXE |
| دعم الوظائف | إطار جامبو |
الحماية
البيئة والتنمية المستدامة | 8 كيلو فولت |
الحماية من زيادة التيار الكهربائي | 4KV |
POE
الاتصال | مقبس طاقة ATX ذو 4 سنون |
المدخلات | 12Vالعاصمة مباشر من فتحة PCIe 12Vالعاصمة مدخل مقبس طاقة ATX |
مخرج POE+ | خرج طاقة يصل إلى 30 واط لكل منفذ ما يصل إلى 90 واط من إجمالي خرج الطاقة لأربعة منافذ الحماية بواسطة الصمامات الإلكترونية القابلة للاسترداد |
مراقبة/مراقبة POE | التحكم في تشغيل/إيقاف تشغيل PoE بواسطة مفتاح الأجهزة أداة إدارة POE القابلة للبرمجة والتحكم في تشغيل/إيقاف تشغيل الطاقة |
مؤشرات LED
نوع الصمام الثنائي الباعث للضوء | اللون/السلوك | ملاحظة |
الرابط | إيقاف التشغيل | لا يوجد رابط |
أخضر | ارتباط بسرعة 100 ميجابت في الثانية | |
العنبر | ارتباط بسرعة 1000 ميجابت في الثانية | |
النشاط | إيقاف التشغيل | لا يوجد نشاط |
أخضر (وميض) | الربط (تدفق حركة المرور) |
المواصفات الفنية
درجة حرارة التشغيل | 0درجة مئوية إلى 50°C |
درجة حرارة التخزين | -40 درجة مئوية إلى 70 درجة مئوية |
رطوبة التخزين | الحد الأقصى 90% رطوبة نسبية بدون تكاثف عند 35 درجة مئوية |
التصديق | FCC، CE، RoHS |
الخصائص الفيزيائية
حجم ثنائي الفينيل متعدد الكلور (الوحدة:مم) | 156.7*104.4 |
حجم العبوة (الوحدة: مم) | 250*170*32 |
قائمة التعبئة
محول شبكة الإنترنت | *1 |
بطاقة ضمان المنتج | *1 |
التعبئة والتغليف | علبة كرتون + علبة نفطة |
