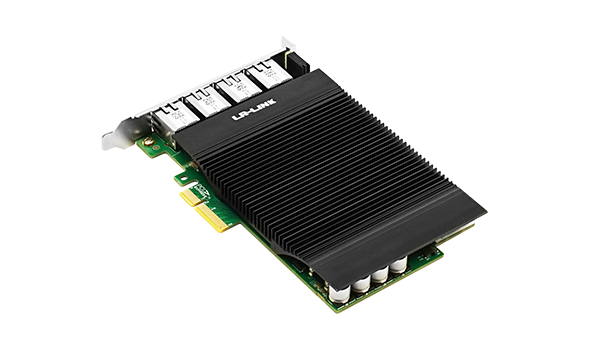

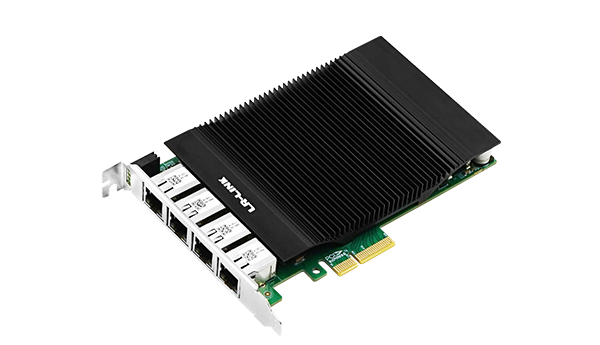

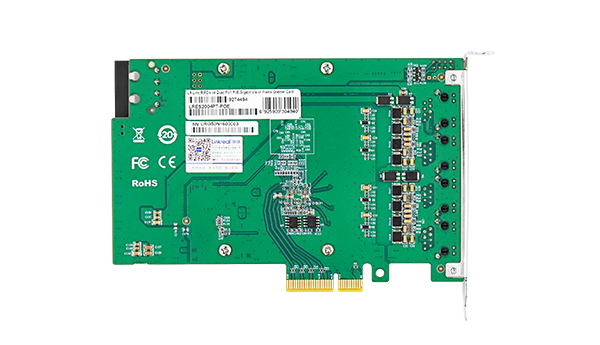

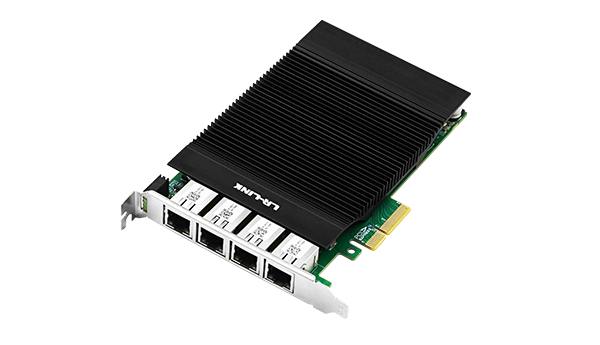

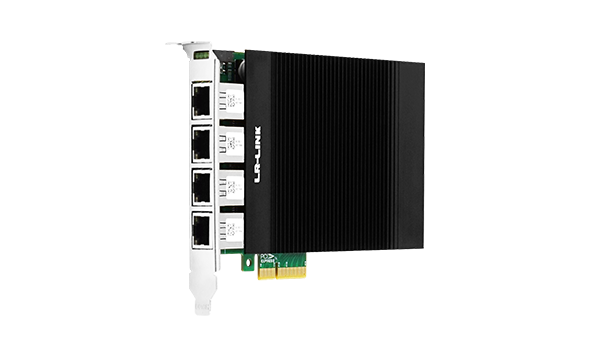

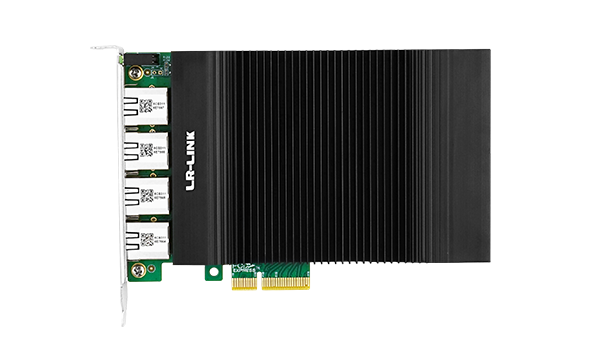

بطاقة تقاطع إطار PCIe x4 رباعية المنافذ مع دعم PoE+ جيجابت فيجن (Intel I350)
LRES2004PT-POE هي بطاقة اقتناء صور إيثرنت نحاسية رباعية المنافذ جيغابت إيثرنت PCIe2.1 x4 PoE+ تم تطويرها بشكل مستقل من قبل شركة Linkreal Co., Ltd. باستخدام حل شريحة التحكم الرئيسية Intel I350. وهي أيضًا متوافقة مع القنوات PCIe x8 وx16. تم تصميم بطاقة اقتناء الصور خصيصًا للاستخدام في خوادم الفحص البصري الميداني الصناعي والمعدات، والعملاء في المجال البصري، ومعدات نقل بيانات إيثرنت السريعة، كما أنها مناسبة أيضًا للخوادم العادية.
تحتوي بطاقة الالتقاط على تسريع عتادي مدمج لأداء مهام التحقق من صحة مجموع TCP/UDP/IP وإجراء تقسيم TCP. ويمكن لتكنولوجيا المعالجة المضيفة أن تقوم بنقل العبء إلى المسرّع، مما يحرر موارد وحدة المعالجة المركزية ويتيح استخدام المزيد من موارد وحدة المعالجة المركزية للمعالجة التطبيقات الأخرى.
تم تطوير LRES2004PT-POE بالاعتماد على وحدة تحكم Intel رباعية المنافذ Ethernet MAC+PHY (وحدة التحكم في الوصول إلى الوسائط ومُرسِل/مُستقبِل الواجهة الفيزيائية)، ما يسمح للأربعة منافذ بالعمل بكفاءة في وضع الدوبلكس الكامل، بما يتناسب مع اتصالات الشبكة عالية الأداء. ويمكن توسيع عرض النطاق الترددي من خلال تجميع الروابط وتوفير موارد قناة PCI Express دون استهلاك عرض النطاق الترددي للحافلة.
Complete technical details for integration and deployment planning.
| نوع الألياف | CAT-5 |
|---|---|
| CAT-6 | 50 م (1 جيجابت في الثانية)، 100 م (1 جيجابت في الثانية) |
| كات-6e | 50 م (1 جيجابت في الثانية)، 100 م (100 ميجابت في الثانية) |
| CAT-7 | 100 م (1 جيجابت في الثانية) |
| دعم البروتوكول | IEEE 802.3ae إيثرنت بسرعة 10 جيجابت عبر الألياف الضوئيةIEEE 802.3z إيثرنت بسرعة جيجابتIEEE 802.3x مزدوجة الاتجاه الكامل وتحكم في تدفق البياناتIEEE 802.1AS / IEEE 802.1Q VLANIEEE 802.3AD / IEEE 802.3adIEEE 802.3az - إيثرنت الموفر للطاقة (EEE)IEEE 802.1P / IEEE 802.3ac |
|---|---|
| PXE | نعم |
| DPDK | نعم |
| WoL | نعم |
| iSCSI | لا |
| إطارات ضخمة (Jumbo Frames) | نعم |
| FCoE | لا |
| VMDq، SR-IOV | نعم |
| 1588 | نعم |
| الإطار الضخم الأقصى (Jumbo Frame(max)) | 9.5 كيلوبايت |
| التفريغ الكهروستاتيكي (ESD) | ±8 كيلوفولت (تماس)، ±15 كيلوفولت (هواء) |
| درجة حرارة التشغيل | 0 ℃ إلى 55 ℃ (32 ℉ إلى 131 ℉) |
| درجة حرارة التخزين | -40 ℃ إلى 70 ℃ (-40 ℉ إلى 158 ℉) |
| رطوبة التخزين | الحد الأقصى: 90% رطوبة نسبية غير مكثفة عند 35 ℃ |
| الشهادة | FCC، CE، RoHS |
| حجم اللوحة الدوائر المطبوعة (PCB Size(L x W x H)) | 156.7*104.37*1.6 مم |
| حجم العبوة (Package Size(L x W x H)) | 250*170*32 مم |
| الوزن (بالجرام) | * |
| 10 ميجابت في الثانية | حالة الاتصال |
| حالة النقل | وميض أخضر (Green Blink) |
| 100 ميجابت في الثانية | حالة الاتصال |
| حالة النقل | وميض أخضر + رابط أخضر |
| 1 جيجابت في الثانية | حالة الاتصال |
| حالة النقل | وميض أخضر + رابط برتقالي |
| رقم الجزء | الوصف |
| LRES2004PF-POE | بطاقة تقاطع إشارة PCIe x4 رباعية المنافذ بوه+ جيجابت فيجن (Intel I350) |
