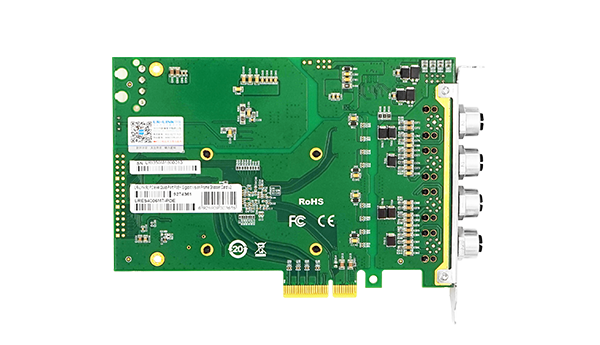

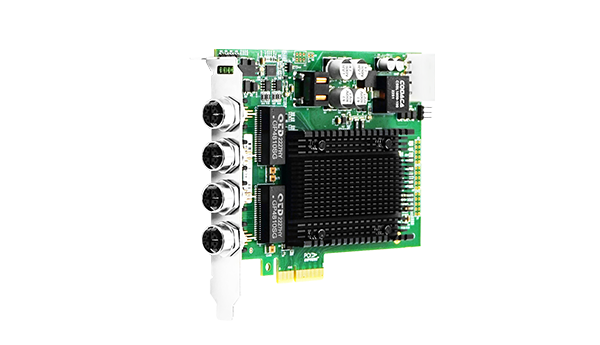

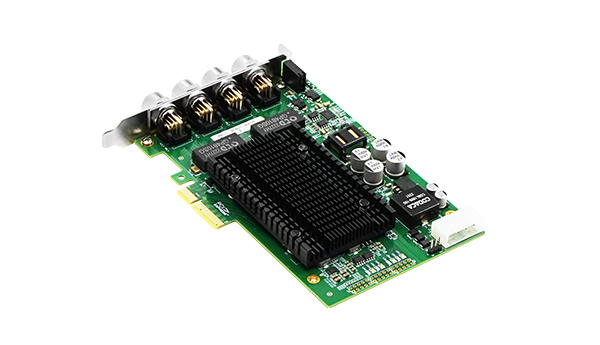

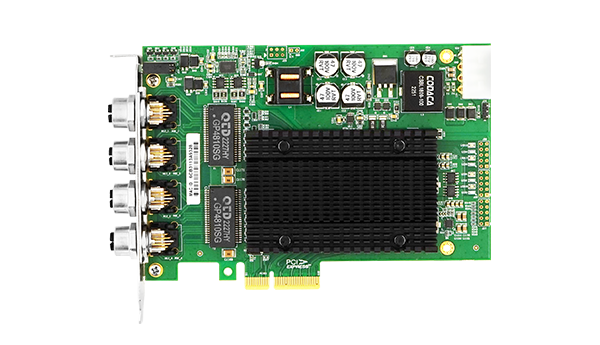

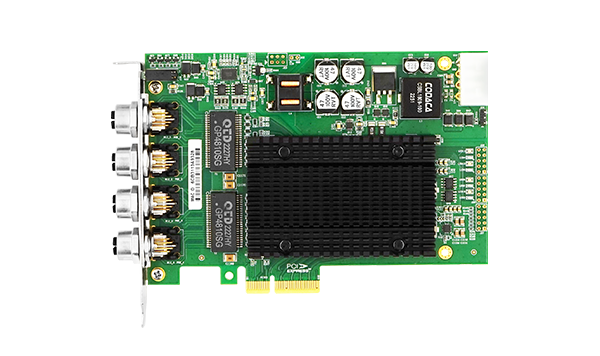

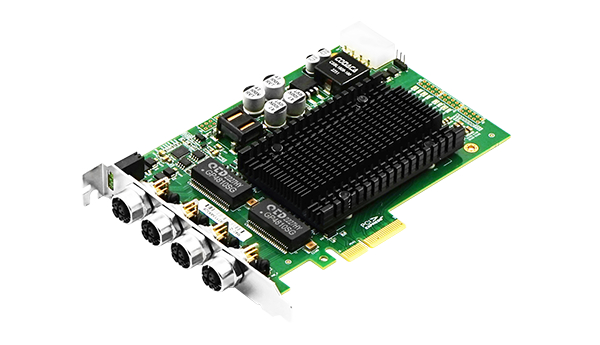

بطاقة PCIe x4 رباعية المنافذ PCIe x4 PoE+ M12 Gigabit Vision Gigabit Frame Grabber (Intel I350)
LRES4006MT-POE هي بطاقة التقاط صور إيثرنت جيجابت PoE+ ذات أربعة منافذ M12 (واجهة طيران) تعمل بمعيار PCI Express v2.1 x4، وقد طورتها شركة Shenzhen Lianrui Electronics Co., Ltd. استنادًا إلى حل التحكم الرئيسي Intel I350. كما أنها متوافقة مع قنوات PCIe x8 وx16. يُستخدم تصميم LRES4006MT-POE بشكل أساسي في خوادم ومعدات الفحص البصري في المجال الصناعي، وعملاء المجال البصري، ومعدات نقل البيانات السريعة عبر إيثرنت المحمول، والكشف الميداني، والمراقبة الصناعية، وما إلى ذلك، كما أنها مناسبة للخوادم العادية.
تم تطوير LRES4006MT-POE استنادًا إلى وحدة التحكم Intel ذات أربعة منافذ إيثرنت MAC+PHY (وحدة التحكم في الوصول إلى الوسائط وجهاز الإرسال والاستقبال للواجهة المادية)، والتي يمكنها في الوقت نفسه السماح لأربعة منافذ بالعمل بشكل كامل في وضع العمل المزدوج للتكيف مع اتصالات الشبكة عالية الأداء. يمكنها توسيع النطاق الترددي من خلال تجميع الوصلات وتوفير موارد قناة PCI Express دون شغل النطاق الترددي للحافلة.
يستخدم LRES4006MT-POE درعًا فريدًا على شكل صليب X-Code لعزل أربعة إشارات اتصال لتحقيق سلامة الإشارة. وفي الوقت نفسه، تجعل متانته وقوته المنتج المعدل مناسبًا جدًا للبيئات القاسية مثل الرطوبة، مثل المراقبة الميدانية، والمراقبة على طول خطوط السكك الحديدية، والإنتاج الصناعي، وما إلى ذلك.
Complete technical details for integration and deployment planning.
| ارتفاع الحامل | الارتفاع الكامل |
|---|---|
| الطاقة (دقيقة) | 3.792W |
| الطاقة (بحد أقصى) | 6.672W |
| دعم النظام | ويندوز 7、10、11 |
| نوع الحافلة | PCIe v2 (5.0GT/s) x4؛ متوافق مع x8 x16 |
|---|---|
| معدل البيانات لكل منفذ | 10 ميجابت في الثانية/100 ميجابت في الثانية/1 جيجابت في الثانية |
| الموصل | 4*1G M12 X-code 4*1G |
| مزود الطاقة | PCIe |
| دعم البروتوكول | معيار IEEE802.3at -2009 PoE IEEE802.3at -2009معيار IEEE802.3af -2003 PoE IEEE802.3af -2003إيثرنت IEEE 802.3ab 1000BASE-T Ethernet IEEE 802.3ABإيثرنت IEEE 802.3u 100BASE-TX Ethernet IEEE 802.3u 100BASE-TXIEEE 802.3az - IEEE 802.3az - إيثرنت موفر للطاقةIEEE 802.3zالشبكات المحلية الافتراضية IEEE 802.1Q VLANsIEEE 802.3xIEEE 1588 |
| PXE | نعم |
| DPDK | نعم |
| WoL | لا يوجد |
| iSCSI | لا يوجد |
| جامبو فرامes | نعم |
| FCoE | لا يوجد |
| VMDq、SR-IOV | نعم |
| جامبو داتا فريم ماكس | 9.5 كيلو بايت |
| ESD_تفريغ الاتصال | ±8 كيلو فولت (الفئة أ) |
| ESD_تفريغ الهواء | ±15 كيلو فولت (الفئة أ) |
