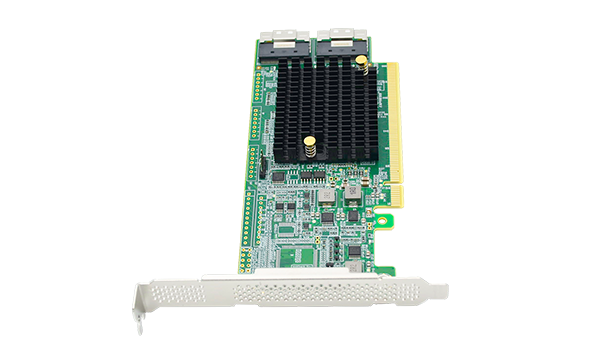

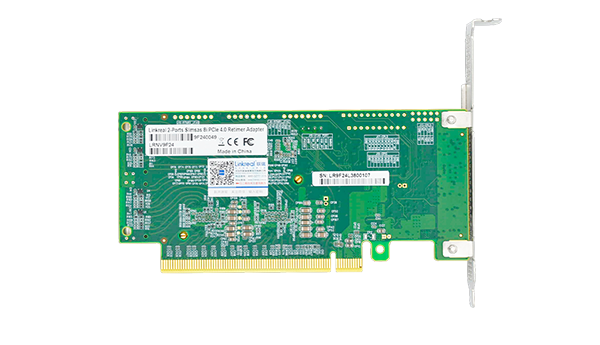

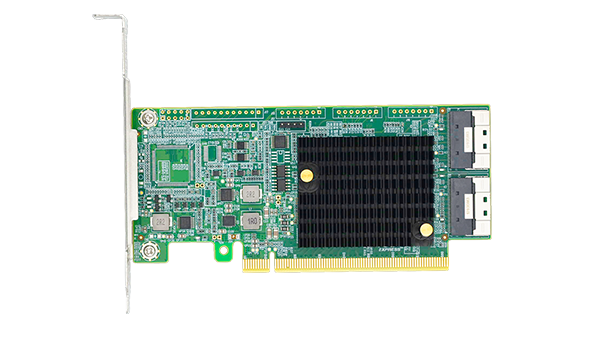

محول LRNV9F24 PCI Express 4.0 x16 إلى محول 2 SlimSAS SFF-8654 8i Retimer 8i Retimer
وصف المنتج
LRNV9F24 هو محول إعادة توقيت الإشارة المستخدم لتأمين ميزانية الارتباط لتلبية متطلبات سلامة الإشارة الصعبة لقناة PCIe Gen4 الطويلة التي تتكون من PCB والموصل والكابل. ويستخدم تقنيات متطورة لتكييف الإشارة لتعويض توهين القناة وإزالة تأثيرات مصادر التشويش المختلفة. ويقوم بتوصيل محركات الأقراص الصلبة SSD NVMe أو موصلات PCIe عبر موصل SlimSAS (SFF-8654).
محول LR-LINK LRNV9F14 PCI Express x16 إلى اثنين من SlimSAS SFF-8654 8i: LRNV9F14
التطبيقات
يهدف هذا المنتج إلى تلبية احتياجات التوصيل PCIe Gen4 عالية الأداء للتطبيقات النهائية التالية:
يجب أن تدعم اللوحة الأم المزودة بوحدة المعالجة المركزية (CPU) و BIOS التفرع لضمان عرض وصلة PCIe x16 لتقسيم عرض وصلة x8 إلى اثنين أو عرض وصلة x4 إلى أربعة لمحركات أقراص SSD NVMe، وإلا فإن هذه البطاقة لا تدعم سوى عرض وصلة PCIe x8 واحدة. مناسبة لأداء أعلى لاتصالات PCIe Gen4 لخوادم التخزين ومراكز البيانات وخوادم RAID ووحدات التحكم.
الخصائص الوظيفية
- جهاز إعادة توقيت عالي الأداء
يعوض فقدان القناة حتى 30 ديسيبل من خلال تضمين لوحة PCB
والموصل والكابل
القضاء على التذبذب الحتمي والعشوائي
- معايير PCIe والتوافق
الميزات الإضافية و BGA القياسي
- التوقيت
استخدام ساعة مرجعية قياسية بسرعة 100 ميجاهرتز
يدعم ميزة SRIS الاختيارية (الانتشار المستقل للساعة المرجعية المنفصلة)
يدعم إخراج ساعة مرجعية 100 ميجاهرتز
- متصل مباشرة بـ PCIe 4.0 U.2 NVMe SSD بواسطة كابل SFF-8654 8i إلى 2x SFF-8639
- يدعم التفرع في تكوين عرض وصلة البيانات الرباعية x4 (يدعمه كل من وحدة المعالجة المركزية وBIOS)
- يدعم التفرع في تكوين عرض وصلة بيانات ثنائي x8 (يدعمه كل من وحدة المعالجة المركزية وBIOS)
- مزود بموصل SlimSAS (SFF-8654) 8i مدمج بمجموعتين، وتوزيع دبابيس محدد بواسطة SFF-9402 لاتصال تخزين عالي الأداء
- ثمانية مسارات داخلية لكل منفذ SlimSAS 8i، 128 جيجابت/ثانية لكل منفذ
- حامل PCIe قياسي كامل الحجم مثبت مسبقًا، بالإضافة إلى حامل صغير الحجم لأجهزة الكمبيوتر صغيرة الحجم.

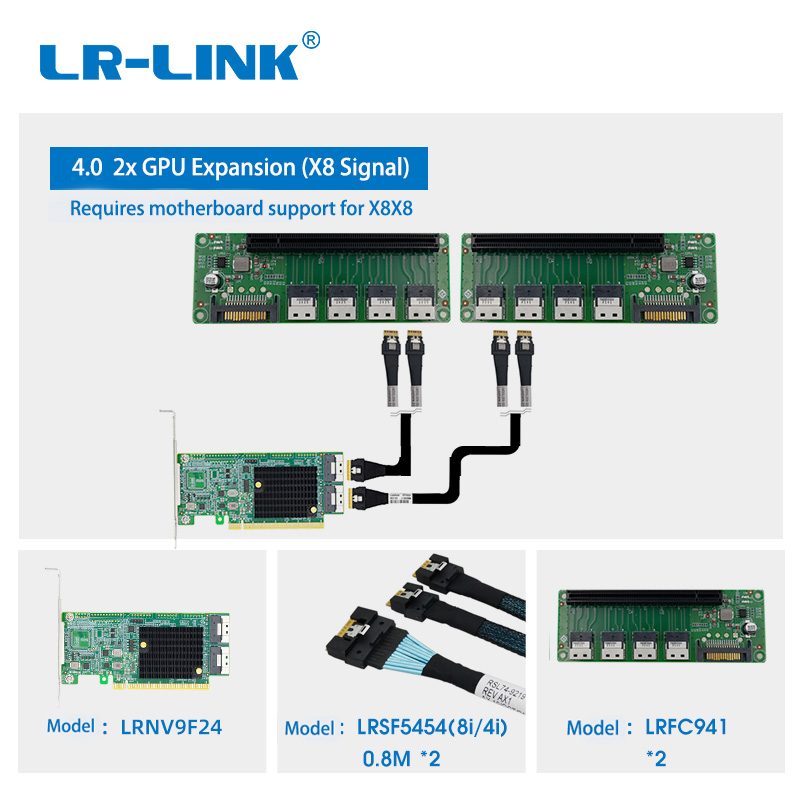

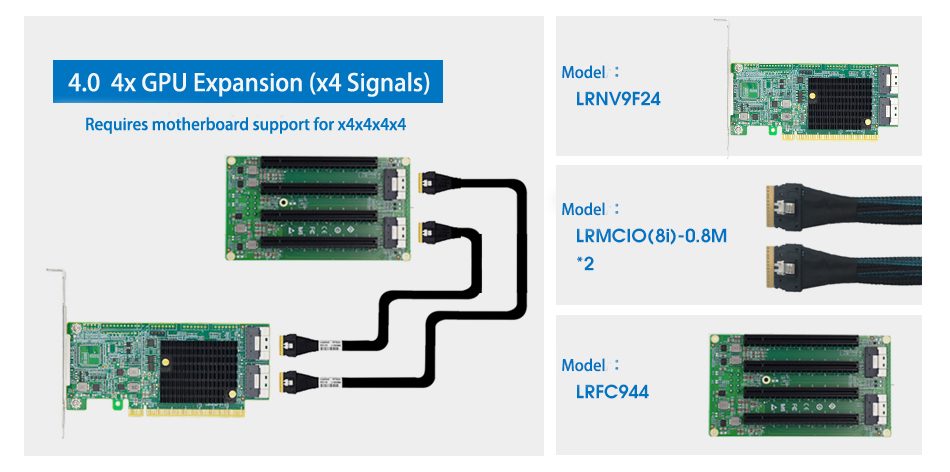

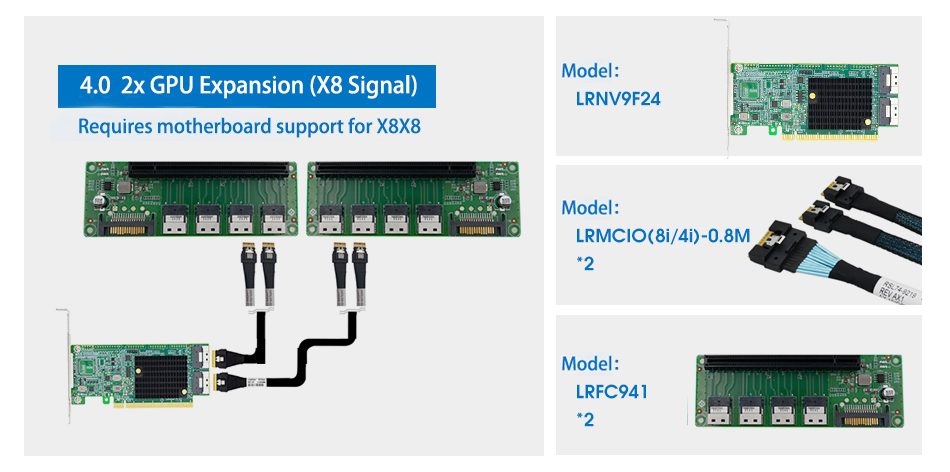

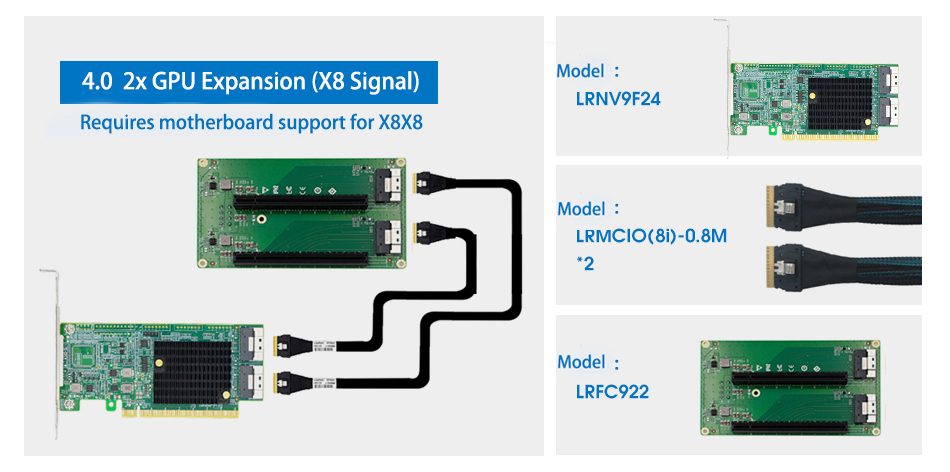

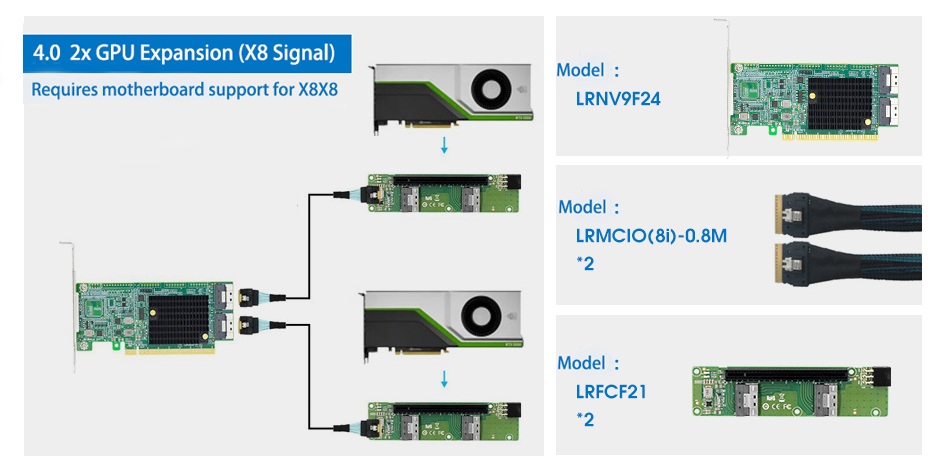

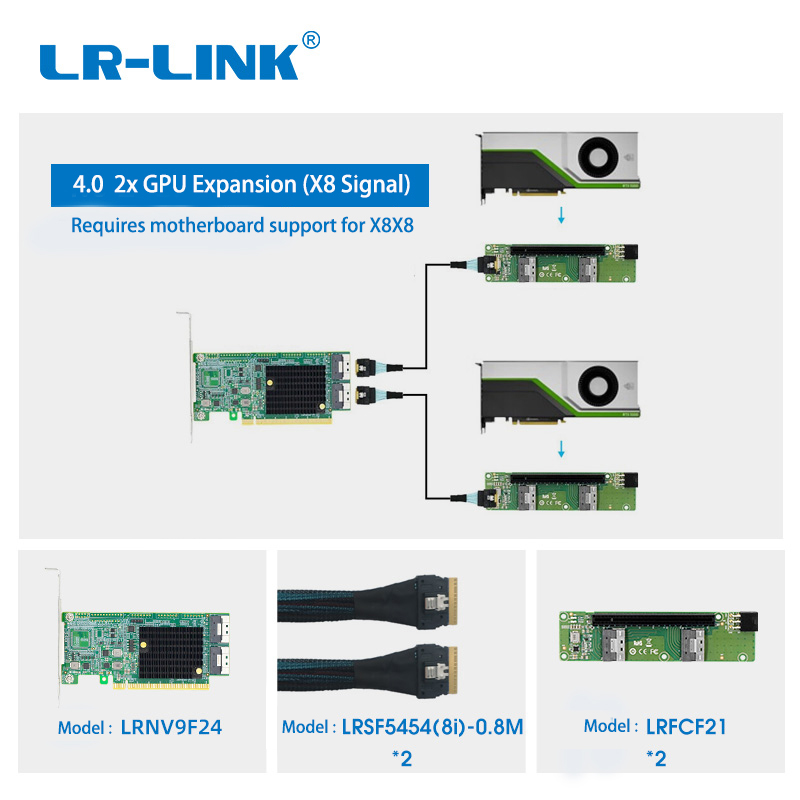

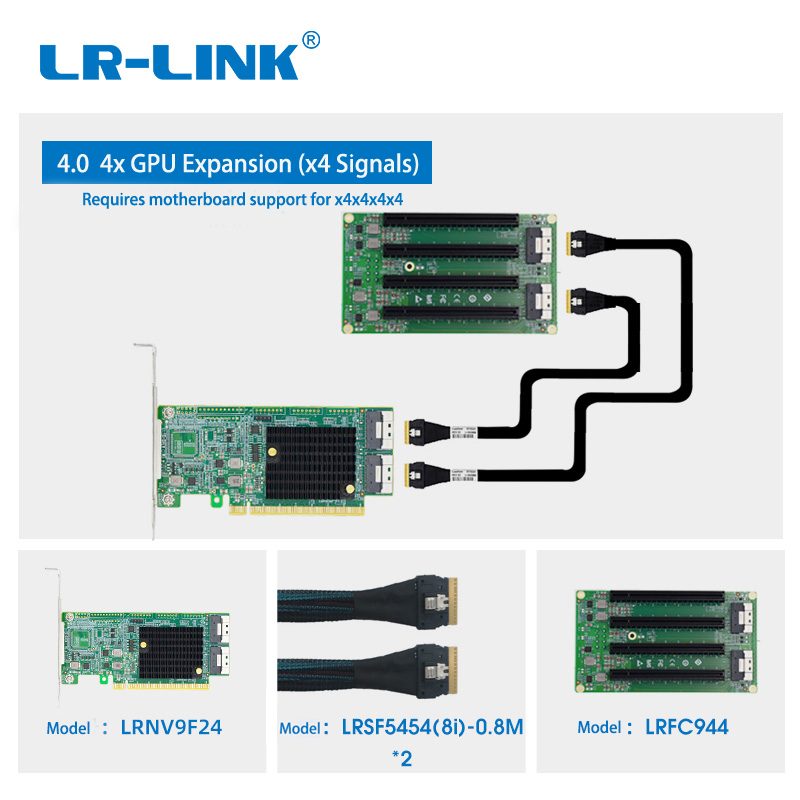

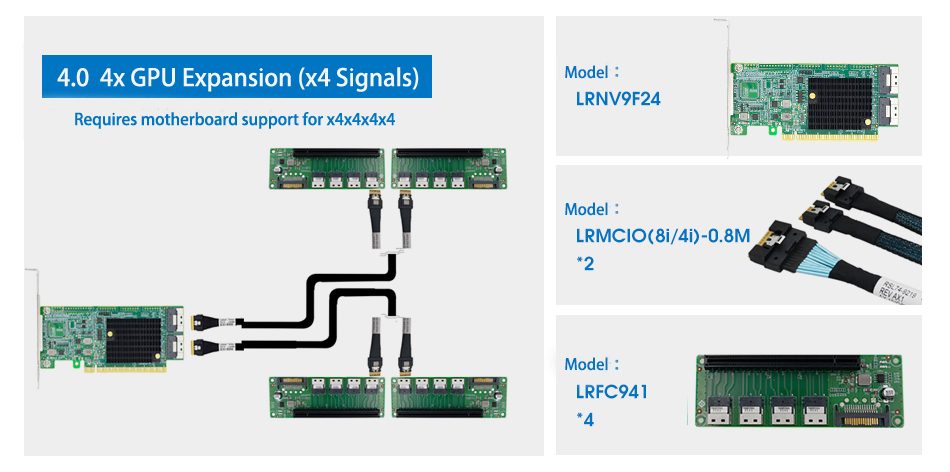

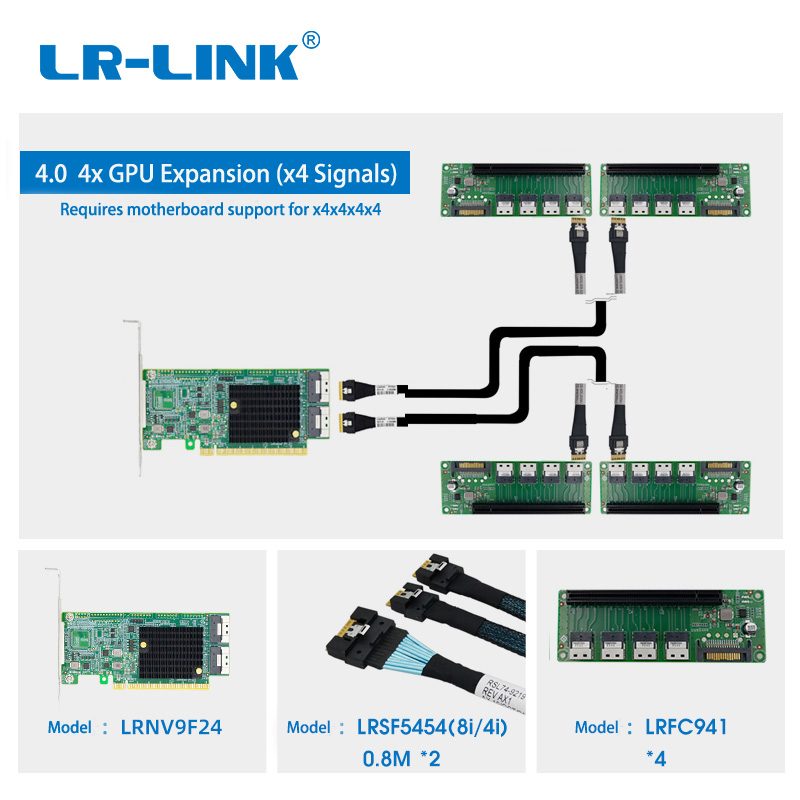

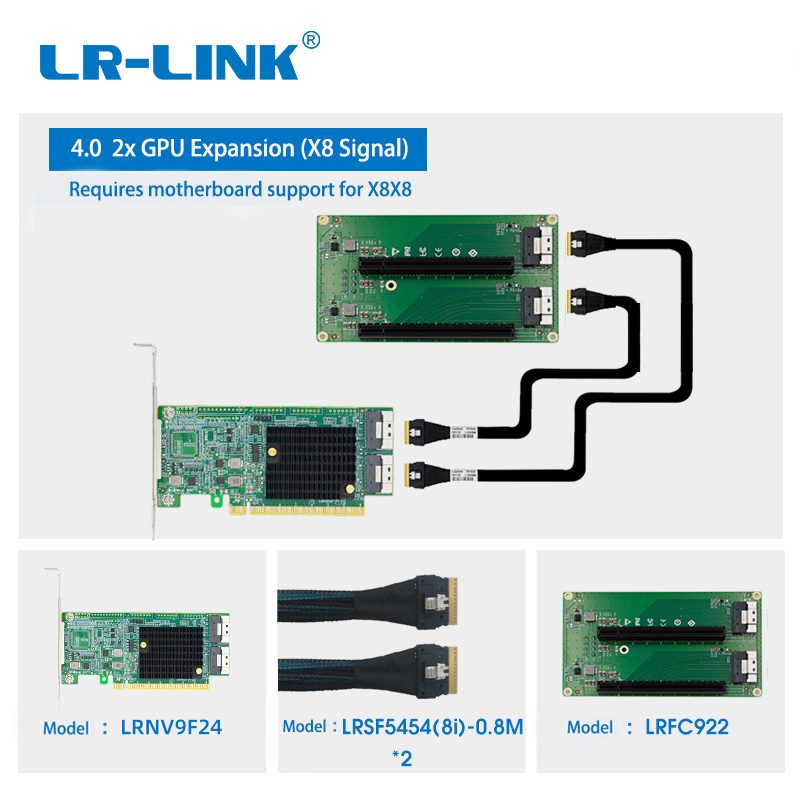

حل التوسعة 1
حل التوسعة 2
حل التوسعة 3
حل التوسعة 4
حل التوسعة 5
Complete technical details for integration and deployment planning.
| الطراز | LRNV9F24 |
|---|---|
| العدد الأقصى للجهاز | 4 داخلية |
| نوع الحافلة | PCI Express |
| مجموعة الشرائح الرئيسية | ريتيمر |
| نوع الجهاز المتوافق | U.2 (PCI_e_NVMe SSD، SFF-8639) |
| الواجهة | نحيف SAS SAS SFF-8654 8i |
| موصل الجهاز | 2*SFF-8654 (74 دبوسًا، x8 PCIe Gen 4) |
| نوع الناقل المضيف | PCI Express x16 |
| الكابلات الاختيارية | كابل نحيف SAS 8i إلى 2x SFF-8639 SFF-8639 |
|---|
| الرطوبة | 15% ~ 90% |
|---|---|
| درجة حرارة التشغيل | 5°C إلى 50 درجة مئوية°C (41°من 122 إلى 122 درجة فهرنهايت°F) |
| درجة حرارة التخزين | -25°C إلى 70 درجة مئوية°C (-13°من F إلى 158°F) |
| البُعد | 146.5 مم × 67.9 مم |
|---|---|
| وزن المنتج | 155g |
| الضمان | 2 سنة |
|---|
| الشحن (الطرد) الوزن (العبوة) | 5.86 أوقية [166g] |
|---|
| مشمول في العبوة | 1 - PCI Express 4.0 x16 إلى اثنين SlimSAS SFF-8654 8i SFF-8654 8iريتيمرالمحول |
|---|
