LRNV9F24
LRNV9F24 Adaptateur de retrait PCI Express 4.0 x16 vers deux SlimSAS SFF-8654 8i

Description du produit

Le LRNV9F24 est un adaptateur de resynchronisation de signal utilisé pour garantir le budget de liaison afin de répondre aux exigences strictes en matière d'intégrité du signal pour les longs canaux PCIe Gen4 comprenant un circuit imprimé, un connecteur et un câble. Il utilise des techniques avancées de conditionnement du signal pour compenser l'atténuation du canal et éliminer les impacts de diverses sources de bruit. Il connecte les connecteurs SSD NVMe ou PCIe via un connecteur SlimSAS (SFF-8654).

Adaptateur LR-LINK LRNV9F14 PCI Express x16 vers deux SlimSAS SFF-8654 8i : LRNV9F14

Applications

Il est destiné à répondre aux besoins d'interconnexion PCIe Gen4 à haute performance des applications finales suivantes :

La carte mère avec CPU et BIOS doit prendre en charge la bifurcation pour garantir une largeur de liaison PCIe x16 permettant de bifurquer deux largeurs de liaison x8 ou quatre largeurs de liaison x4 pour les SSD NVMe. Sinon, cette carte ne peut prendre en charge qu'une seule largeur de liaison PCIe x8. Convient pour des connexions PCIe Gen4 plus performantes pour les serveurs de stockage, les centres de données, les serveurs RAID et les contrôleurs.

Caractéristiques fonctionnelles

- Retimer haute performance

Compense les pertes de canal jusqu'à 30 dB grâce à la combinaison d'un circuit imprimé,

du connecteur et du câble

Élimine la gigue déterministe et aléatoire

- Normes PCIe et compatibilité

Fonctionnalités supplémentaires et BGA standard

- Horloge

Utilisation d'une horloge de référence standard de 100 MHz

Prise en charge de la fonctionnalité SRIS (Separate Reference Clock Independent Spreading) en option

Prise en charge de la sortie d'horloge de référence 100 MHz

- Connexion directe au SSD NVMe PCIe 4.0 U.2 via un câble SFF-8654 8i vers 2x SFF-8639

- Prise en charge de la configuration bifurquée en quatre liaisons de données x4 (prise en charge par le CPU et le BIOS)

- Prise en charge de la configuration bifurquée en deux liaisons de données x8 (prise en charge par le CPU et le BIOS)

- Intègre 2 jeux de connecteurs SlimSAS (SFF-8654) 8i, brochage défini par la norme SFF-9402 pour une connectivité de stockage haute performance

- Huit voies internes par port SlimSAS 8i, 128 Gb/s par port

- Support PCIe standard à profil complet préinstallé, ainsi qu'un support à profil bas pour les ordinateurs à format compact.

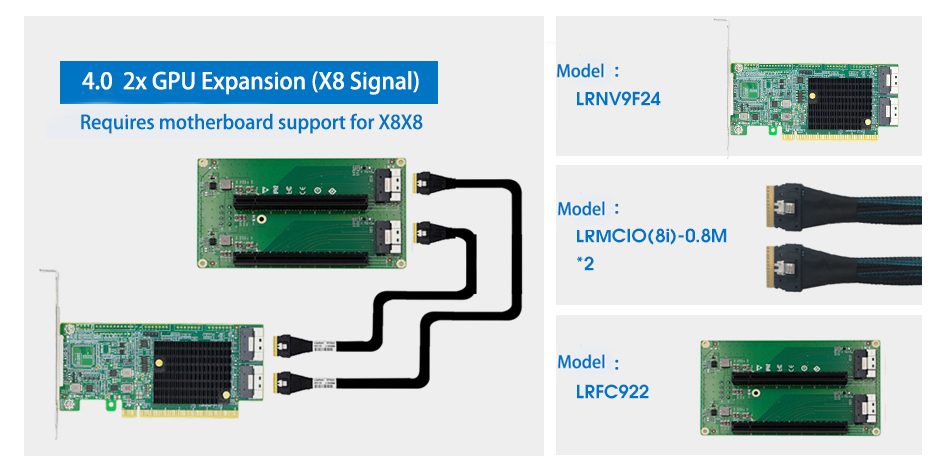

Solution d'extension 1

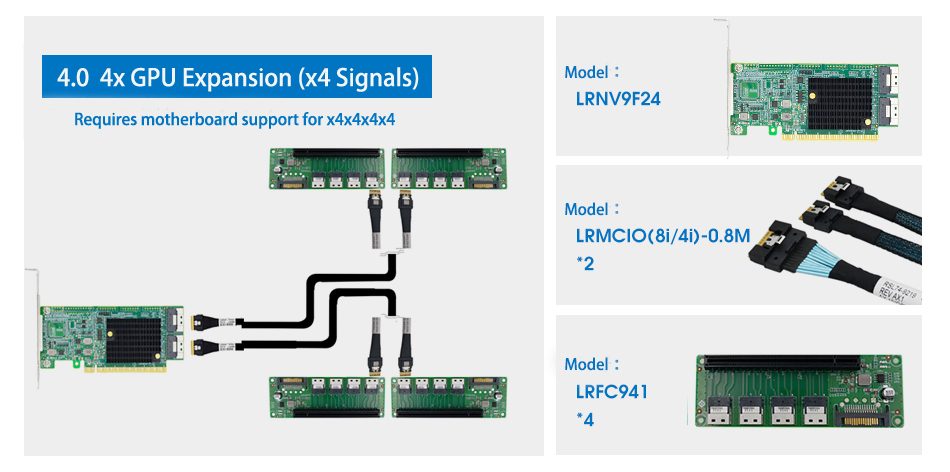

Solution d'extension 2

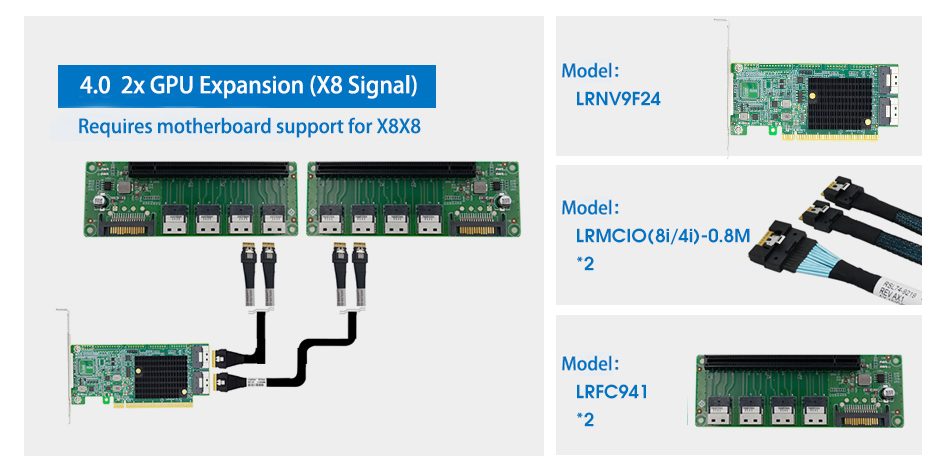

Solution d'extension 3

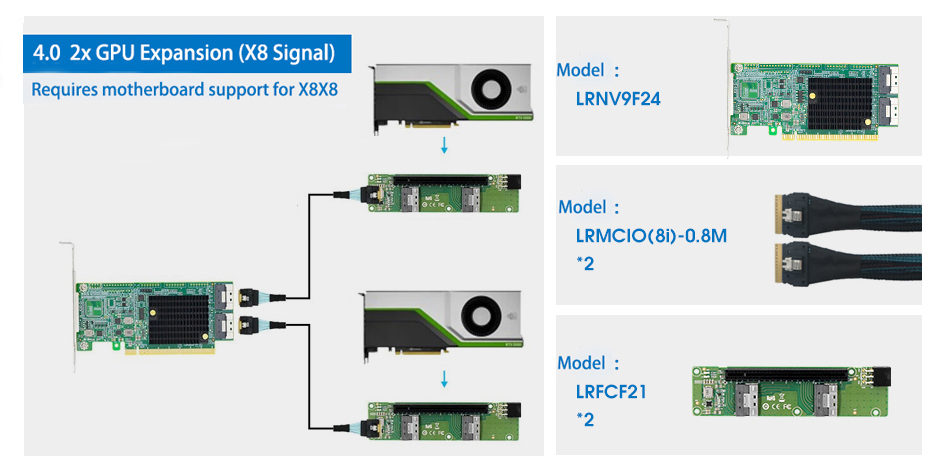

Solution d'extension 4

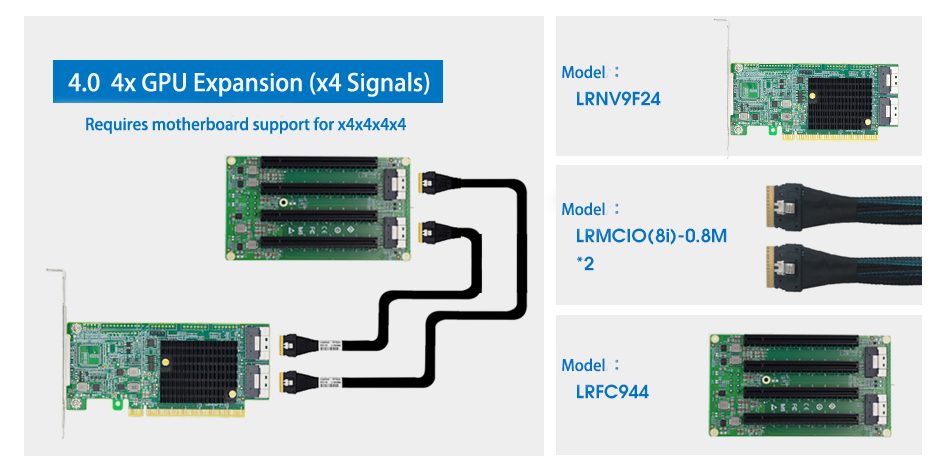

Solution d'extension 5
