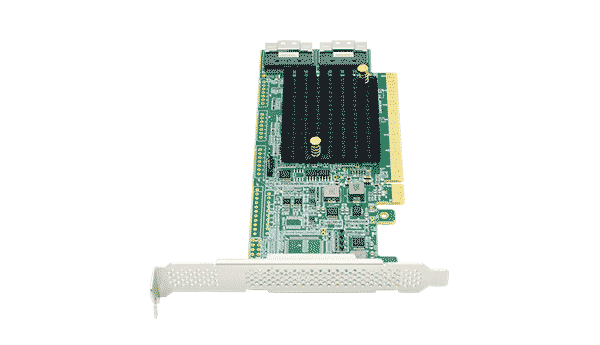

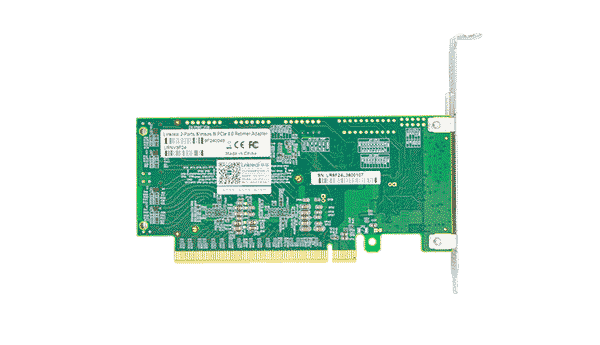

LRNV9F24 PCI Express 4.0 x16 to 2 SlimSAS SFF-8654 8iリタイマーアダプター

製品概要

LRNV9F24は、PCB、コネクタ、ケーブルで構成される長距離PCIe Gen4チャネルの厳しいシグナルインテグリティ要件を満たし、リンクバジェットを確保するために使用されるシグナルリタイマーアダプタです。高度な信号調整技術を採用し、チャネルの減衰を補償するとともに、様々なノイズ源の影響を除去します。SlimSASコネクタ（SFF-8654）を介して、NVMe SSDまたはPCIeコネクタに接続します。

LR-LINK LRNV9F14 PCI Express x16 から 2 つの SlimSAS SFF-8654 8i アダプタ: LRNV9F14

用途

本製品は、以下のエンドアプリケーションにおける、より高い性能が求められる PCIe Gen4 相互接続のニーズを満たすことを目的としています：

CPUおよびBIOSを搭載したマザーボードは、NVMe SSD向けに2つのx8リンク幅または4つのx4リンク幅に分岐させるために、PCIe x16リンク幅の分岐をサポートする必要があります。そうでない場合、本カードは1つのPCIe x8リンク幅しかサポートできません。ストレージサーバー、データセンター、サーバーRAID、およびコントローラー向けの、より高性能なPCIe Gen4接続に適しています。

機能特性

- 高性能リタイマー

PCB、

コネクタ、ケーブルに起因する最大30dBのチャネル損失を補償

- 決定論的およびランダムなジッタを排除

- PCIe規格および互換性

追加機能および標準BGA

- クロッキング

標準の100MHzリファレンスクロックの使用

オプションの SRIS 機能（Separate Reference Clock Independent Spreading）に対応

100MHzリファレンスクロックの出力をサポート

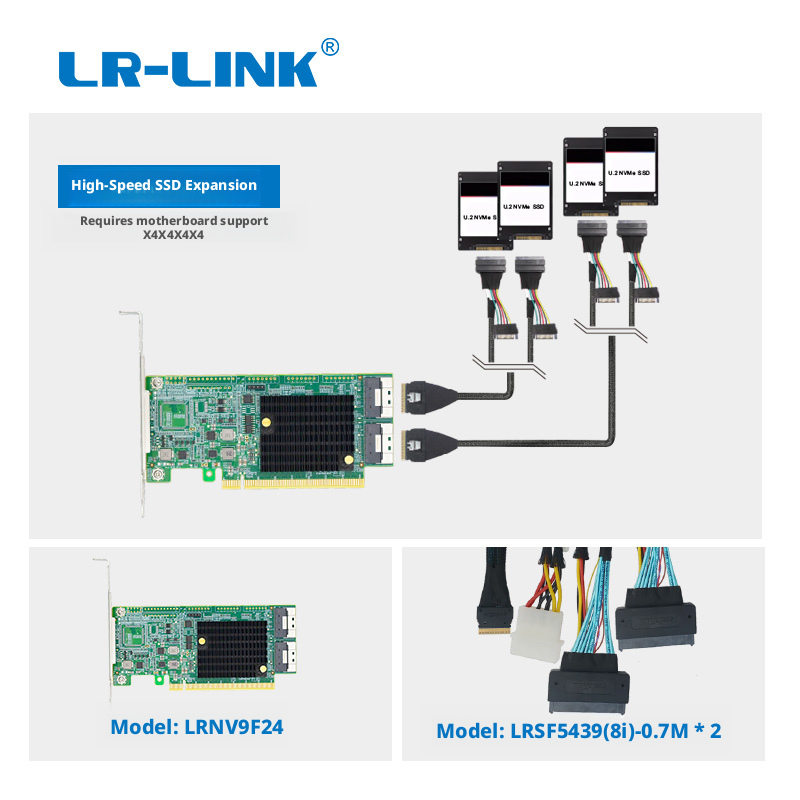

- SFF-8654 8i から 2x SFF-8639 ケーブルにより、PCIe 4.0 U.2 NVMe SSD に直接接続

- 4xデータリンク幅の構成での分岐をサポート（CPUおよびBIOSの両方が対応）

- 2つのx8データリンク幅構成での分岐をサポート（CPUおよびBIOSの両方でサポート）

- 高性能ストレージ接続向けにSFF-9402で定義されたピン配置のSlimSAS（SFF-8654）8iコネクタを2セット内蔵

- SlimSAS 8iポートあたり8つの内部レーン、ポートあたり128Gb/s

- PCIe標準フルプロファイルブラケットを標準装備、さらに小型フォームファクタPC用のロープロファイルブラケットも付属

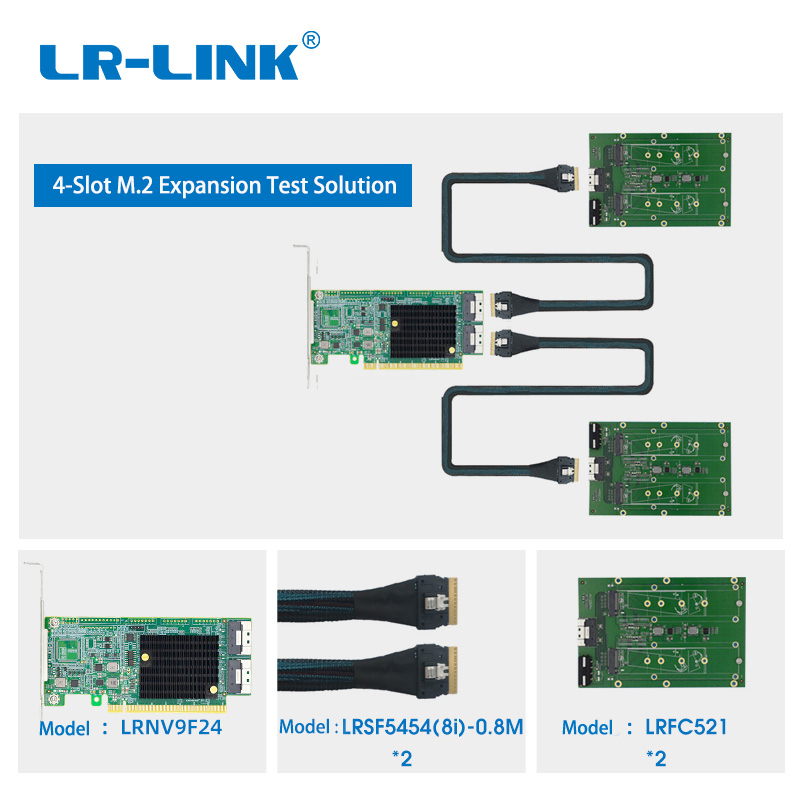

拡張ソリューション 1

拡張ソリューション 2

拡張ソリューション 3

拡張ソリューション 4

拡張ソリューション 5
